一文读懂芯片半导体的制作流程

芯片，作为现代科技的“大脑”，从智能手机到航天卫星，无处不在。但你知道吗？这个指甲盖大小的精密器件，竟源自不起眼的石英砂。今天，我们就来揭开芯片制造的神秘面纱，看看它是如何从“沙子”一步步蜕变为“智能核心”的。

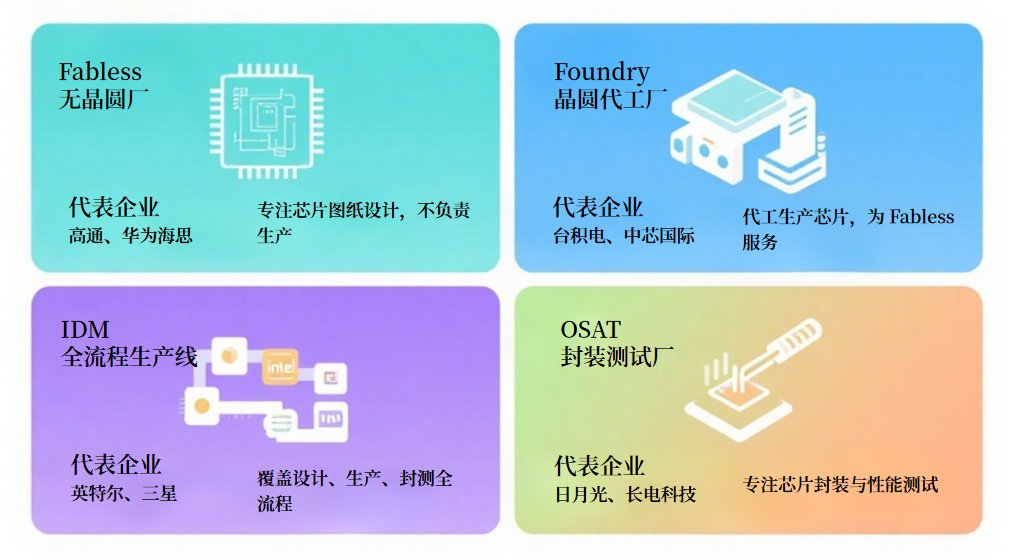

芯片制造是个“超级工程”，需全球协作。主要分工模式有：

●Fabless（无晶圆厂）：专注设计，如高通、华为海思，不负责生产。

●Foundry（晶圆代工厂）：代工生产，如台积电、中芯国际，为Fabless制造芯片。

●IDM（整合元件制造商）：设计、生产、封测全流程覆盖，如英特尔、三星。

●OSAT（封装测试厂）：专注芯片封装测试，如日月光、长电科技。

晶圆是芯片的“地基”，由高纯度硅制成。它的制备流程堪比“炼金术”，步步精密：

1. 从石英砂到电子级硅：纯度99.9999999%！

●原料：石英砂（二氧化硅）→ 与碳反应生成冶金级硅（纯度98%）→ 经氯化、蒸馏提纯为电子级硅（9~11个9纯度），比黄金还纯！

●对比：光伏行业用“太阳能级硅”（4~6个9），芯片要求更高。

2. 拉单晶硅：“种”出完美晶体

●多晶硅→单晶硅：多晶硅结构不规则，需通过直拉法（柴克拉夫斯基法）制成单晶硅。

    过程：熔化多晶硅→插入籽晶（单晶硅“引子”）→旋转提拉→形成圆柱形硅锭（晶棒），直径可达30厘米，长度1~1.5米。

●关键：温度和提拉速度需精确控制，否则会产生晶体缺陷。

3. 切割、研磨、抛光：从“硅柱”到“镜面薄片”

●切割：硅锭切成0.775毫米厚的硅片（如12英寸晶圆），用金刚线锯或内圆锯，精度达微米级。

●倒角+研磨+抛光：

    倒角：将硅片边缘磨圆，防止崩裂；

    CMP化学机械抛光：用化学腐蚀+机械研磨，让表面光滑如镜，为后续工艺铺路。

4. 晶圆小知识：为什么是圆的？一定是硅做的吗？

●圆形原因：拉晶时自然形成圆柱体，切割后为圆形；加热冷却更均匀，面积利用率更高。

●材料多样：硅占90%以上，但还有GaAs（第二代）、GaN/SiC（第三代，用于快充、5G）、金刚石（第四代）等半导体材料。

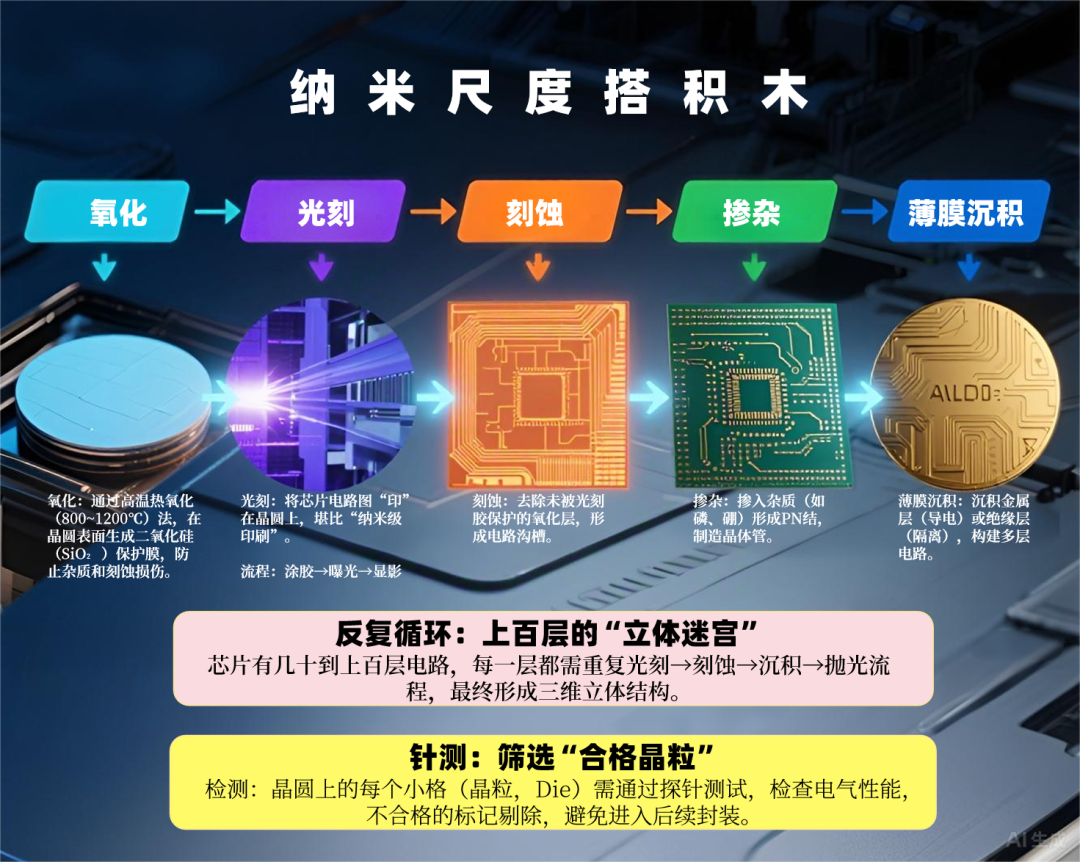

晶圆制备完成后，就进入芯片制造的核心环节——前道工艺。这一步需经历氧化、光刻、刻蚀、掺杂、沉积等上百道工序，每一步都好比在纳米尺度“搭积木”。

1. 氧化：给晶圆穿“保护衣”

●目的：在晶圆表面生成二氧化硅（SiO₂）保护膜，防止杂质和刻蚀损伤。

●工艺：高温热氧化（800~1200℃），分干法（纯氧）和湿法（氧气+水蒸气），干法更常用。

2. 光刻：芯片的“蓝图印刷术”

●核心：将芯片电路图“印”在晶圆上，堪比“纳米级印刷”。

●步骤：

涂胶：晶圆涂光刻胶（光敏材料），正胶遇光易溶解，负胶相反。

曝光：光刻机通过掩模（含电路图案的玻璃板），用紫外线（DUV）或极紫外光（EUV）照射光刻胶，“绘制”电路。

显影：溶解被照射的光刻胶，留下电路图案。

●关键设备：EUV光刻机（极紫外光，波长13.5nm），全球仅ASML能生产，单台造价超1亿美元！

3. 刻蚀：“挖洞”形成电路沟槽

●目的：去除未被光刻胶保护的氧化层，形成电路沟槽。

●工艺：

干法刻蚀（主流）：用等离子体轰击，垂直“挖洞”，精度高；

湿法刻蚀：化学溶液溶解，各向同性（向四周扩散），适用于非关键层。

4. 掺杂：给硅片“注入灵魂”

●目的：纯硅不导电，需掺入杂质（如磷、硼）形成PN结，制造晶体管。

●工艺：离子注入（高能粒子束将杂质射入硅片），形成N阱（含电子）或P阱（含空穴），构建晶体管的“开关”结构。

5. 薄膜沉积：层层堆叠“电路网络”

●目的：沉积金属层（导电）或绝缘层（隔离），构建多层电路。

●工艺：

CVD（化学气相沉积）：通过化学反应生成绝缘膜（如二氧化硅）；

PVD（物理气相沉积）：真空环境中溅射金属（如铜、铝），形成导电线路；

ALD（原子层沉积）：单原子层堆叠，精确控制厚度（纳米级）。

6. 反复循环：上百层的“立体迷宫”

芯片有几十到上百层电路，每一层都需重复光刻→刻蚀→沉积→抛光流程，最终形成三维立体结构。

7. 针测：筛选“合格晶粒”

●检测：晶圆上的每个小格（晶粒，Die）需通过探针测试，检查电气性能，不合格的标记剔除，避免进入后续封装。

从石英砂到芯片，历经上千道工序，涉及材料、设备、工艺的极限挑战。这不仅是技术的结晶，更是全球协作的智慧成果。下一次拿起手机时，你是否会想起它“芯”中的万亿个晶体管，正以纳米级的精度默默工作？
