隔离电源和非隔离电源,到底隔在哪里?
2026-06-29 16:24:04
在LED驱动里,隔离指市电输入侧和LED输出侧之间的安全电气隔离。隔离电源通常通过变压器等隔离器件把两侧分开,并满足安规中对绝缘、爬电距离、电气间隙和耐压测试的要求。
非隔离电源没有输入输出之间的安全隔离。它可以完成降压、恒流、恒压、调光和保护功能,安全性主要依靠整灯结构、防触电设计、端子保护和认证测试。
先看结构,隔离电源和非隔离电源的主要差异,在于输入侧和输出侧之间有没有安全隔离。
常见隔离驱动通过变压器传递能量,通过光耦、隔离反馈器件或其他反馈方式完成控制。设计时要满足输入输出绝缘、爬电距离、电气间隙、耐压、漏电流、端子防护和整灯接线要求。 采用隔离方案后,输出侧可以按与市电隔离的输出端进行设计,适合外接低压、现场接线、人员维护较多,或对防触电要求较高的灯具系统。 非隔离电源的输入侧和输出侧之间没有安全隔离。输出端和市电输入侧存在电气关联,整灯设计时要把LED板、驱动板、连接器、端子、外壳、散热件和维护方式一起纳入防触电设计。 隔离与非隔离的差别,先看输入输出之间的电气关系。它和输出电压、调光效果、产品档次没有直接对应关系。 在实物驱动板上,隔离通常会体现在变压器、一次侧/二次侧分区、爬电距离和电气间隙等位置。 LED驱动的输出电压,主要取决于LED负载和驱动方式。 恒流驱动控制输出电流。输出电压会根据LED串数、LED正向压降和温度变化,在驱动允许的范围内变化。 比如一个恒流驱动标注: 700mA,输出电压30-42V。 它表示这个驱动可以在30V到42V范围内维持700mA恒流输出。实际工作电压可能是33V,也可能是38V,取决于LED模组的正向电压。 恒压驱动常见12V、24V、36V、48V等输出,常用于灯带、线性灯、展柜灯、家具灯、磁吸系统等产品。 电压数字说明输出范围,不能说明隔离类型。 从电路设计上看,24V输出既可能来自隔离电源,也可能来自非隔离方案。用于外接布线、人员接触或现场维护时,需要按安全低压系统的要求设计和认证。 较高输出电压也可以出现在隔离恒流驱动或非隔离恒流方案中。它是否合适,要结合端子防护、绝缘等级、接线方式、维护方式和认证要求判断。 输出电压看负载和电路设计;输出端能否接触,看隔离、防护和整灯安规。 非隔离并不等于简单直连。以非隔离 Buck 恒流驱动为例,它仍然包含整流、滤波、控制、保护和LED输出环节。 隔离电源对安全设计有实际价值。 输入侧和输出侧分开后,输出端更适合用于外接低压、现场接线、人员维护较多,或对防触电要求较高的灯具系统。这里看的不是空间名称,而是输出端、接线端和维护过程是否需要安全隔离。 非隔离电源的安全性更依赖整灯结构。 LED板、焊点、连接器、端子、散热件、安装孔、金属外壳和固定件,都要在整灯设计中统一处理。正常安装、使用和维护过程中,人员不应接触到危险带电部分。 非隔离方案常见于封闭式整灯产品。用户接触到的是外壳、灯头或安装结构,内部LED板和驱动电路由整灯结构进行防护。在这类产品中,非隔离方案可以控制体积和成本,也有利于批量制造。 非隔离驱动的安全判断,不能只看拓扑名称,还要看PCB布局、端子位置、外壳防护和整灯结构。 工程项目也按同样逻辑判断。外置驱动、现场接线、外部控制接口较多、维护要求较高的灯具,通常采用隔离方案;结构封闭、接口简单、成本敏感、整灯防护完整的灯具,也会采用非隔离方案。 评价一款灯具的安全性,要看接触条件、接线方式、维护方式、外壳材料、接地方式、双重绝缘、防护结构、使用环境和认证结果。 电源架构只是安全设计的一部分。 非隔离方案的优势主要在成本、体积和集成度。它减少了隔离变压器和部分隔离反馈器件,适合空间受限、成本敏感、批量生产的产品。 效率不能只看隔离类型,还要看输入电压、负载数量、控制方式和具体电路设计。 图5|非隔离 Buck LED 驱动效率测试曲线 隔离方案的体积和成本通常更高,适合外接低压、现场接线、外部控制接口和维护要求较高的系统。 寿命要看温升和元器件。电解电容、MOS管、变压器、焊点、灌封材料、散热路径、负载匹配和使用环境,都会影响驱动寿命。隔离类型本身不能代表寿命水平。 驱动寿命最终要落到温升和元器件可靠性上,隔离或非隔离本身不能直接代表寿命水平。 图6|LED 驱动温升测试示例 EMC、PF、THD要看输入电流控制、滤波设计、PCB布局、开关频率、保护电路和负载条件。这些指标需要通过测试确认。 调光要看控制方式和系统匹配。DALI、0-10V、传感器、面板等外部控制接口,需要处理控制端和电源端之间的电气关系。调光品质取决于电流控制方式、调光芯片、PWM频率、模拟调光范围、低亮度稳定性、纹波控制、负载匹配和兼容性测试。 非隔离方案也可以实现调光,常见于Triac调光和封闭式智能灯具。调光效果以实测和系统匹配为准。 隔离和非隔离对应不同的产品结构和成本目标。 外置接线、可触及低压输出、外部控制接口较多、维护要求较高的产品,通常采用隔离方案;封闭式、紧凑型、成本敏感、批量制造的产品,也会采用非隔离方案。 最终还要结合输出端是否外接、安装维护方式、使用环境、防护结构、控制接口和认证要求来确定。 驱动架构要和灯体结构、接线方式、防护设计、控制接口和认证要求一起确定。 回到产品选型,隔离和非隔离并不是单独判断的标签,还要放到灯具结构、安装方式、使用环境和认证要求里一起看。

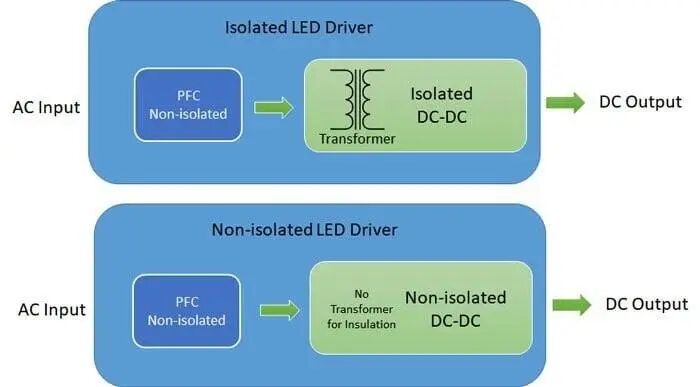

图源:公开网络资料,原图用于说明 Isolated LED Driver 与 Non-isolated LED Driver 的基本结构差异。隔离方案通过变压器等器件实现输入侧与输出侧之间的电气隔离;非隔离方案没有用于安全隔离的变压器。本文引用该图仅用于技术科普说明。一、隔离和非隔离,隔的是电气关系

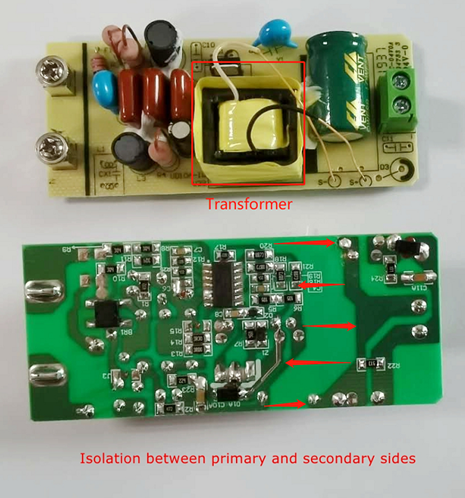

图源:公开网络资料,原图展示隔离式LED驱动板中变压器位置,以及一次侧与二次侧之间的隔离区域。该图用于辅助说明隔离电源中的物理隔离、绝缘距离和安规设计。本文引用该图仅用于技术科普说明。二、输出电压由LED负载和电路设计决定
图3|非隔离 Buck 恒流 LED 驱动方框图

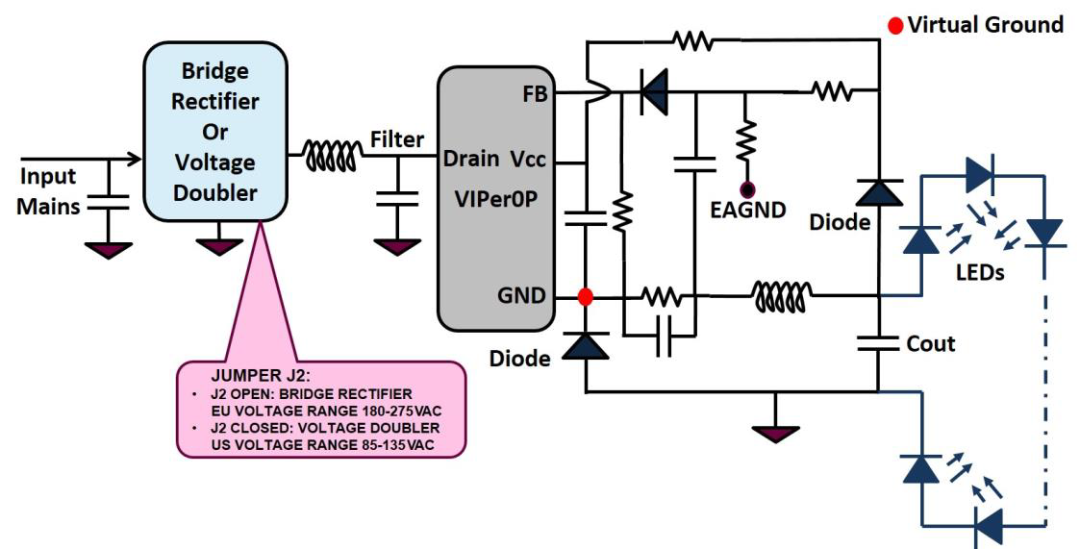

图源:STMicroelectronics,AN5107《7.5 W non-isolated buck topology, constant-current LED driver based on VIPer0P》,Figure 2。该图展示了一个基于非隔离 Buck 拓扑的恒流 LED 驱动结构,用于说明非隔离方案同样可以实现恒流输出、保护功能和 EMI 处理。本文引用该图仅用于技术科普说明。三、安全最终要落到整灯上
图4|非隔离 LED 驱动评估板实物图

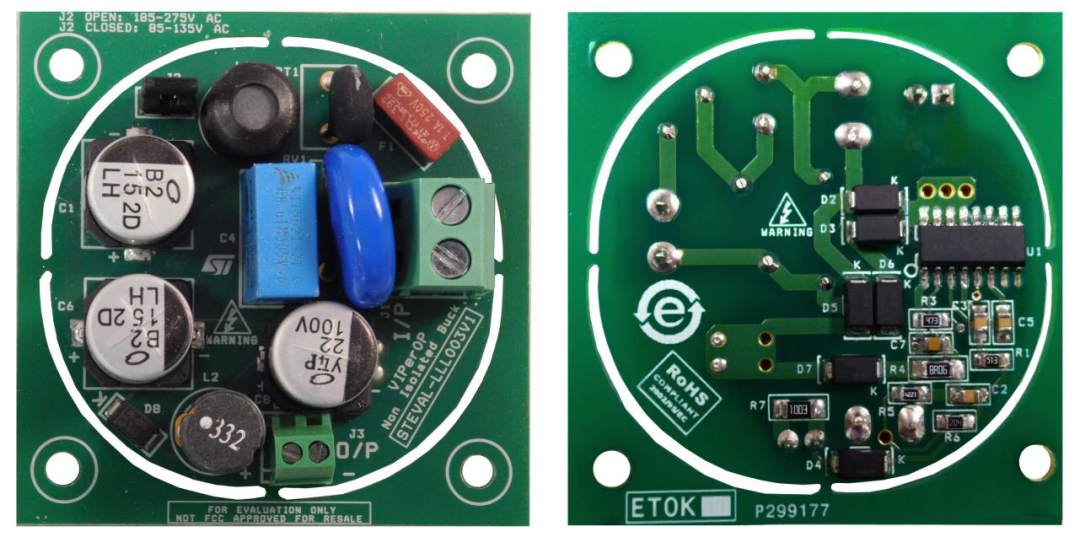

图源:STMicroelectronics,AN5107《7.5 W non-isolated buck topology, constant-current LED driver based on VIPer0P》,Figure 1。该图为非隔离 Buck 恒流 LED 驱动评估板的正反面照片,用于说明非隔离方案需要结合 PCB 布局、端子、防护结构和整灯设计进行安全评估。本文引用该图仅用于技术科普说明。四、成本、体积、寿命、EMC和调光怎么判断?

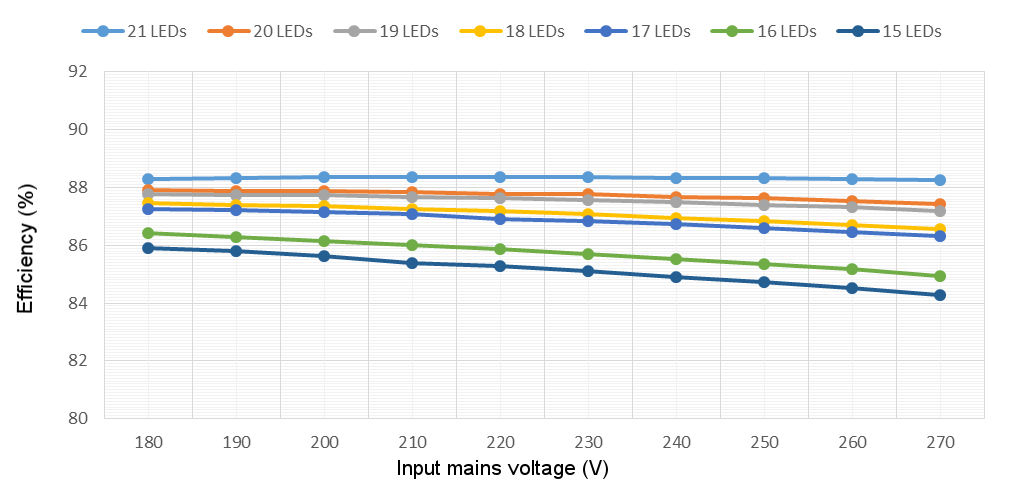

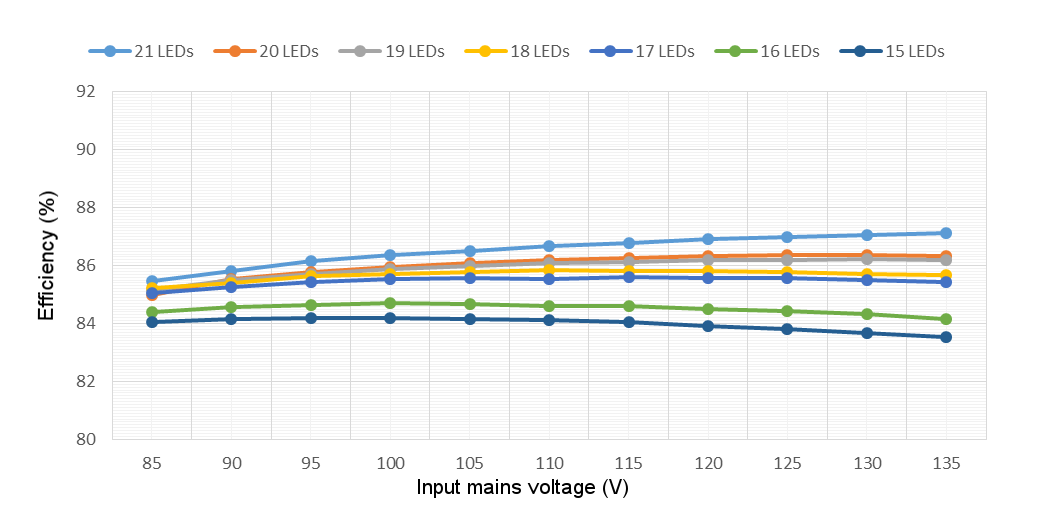

图源:STMicroelectronics,AN5107《7.5 W non-isolated buck topology, constant-current LED driver based on VIPer0P》,Figure 4 / Figure 5。该图展示了非隔离 Buck LED 驱动在不同输入电压和LED负载数量下的效率表现,用于说明效率需要结合输入条件、负载条件和具体电路设计判断。本文引用该图仅用于技术科普说明。

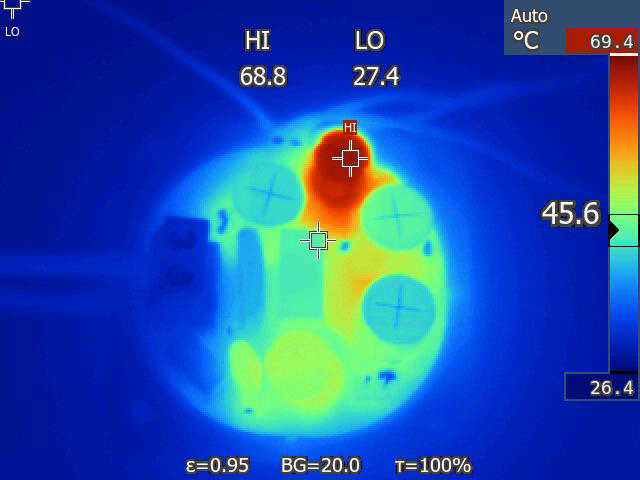

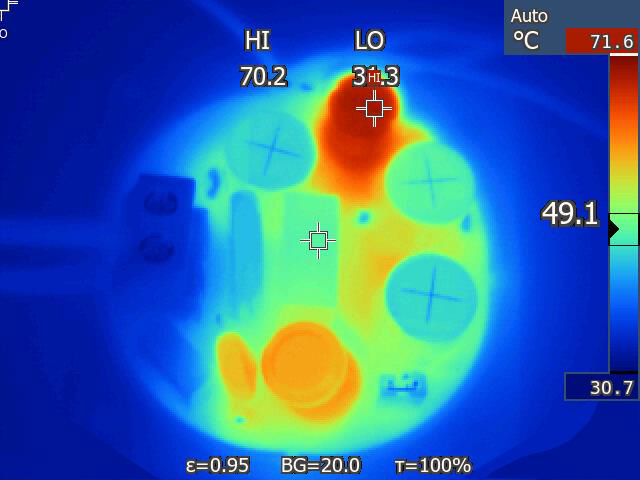

图源:STMicroelectronics,AN5107《7.5 W non-isolated buck topology, constant-current LED driver based on VIPer0P》,Figure 26 / Figure 27。该图展示了评估板在不同输入条件下的热测量结果,用于说明驱动寿命需要结合温升、元器件选择、散热路径和使用环境判断。本文引用该图仅用于技术科普说明。五、回到产品本身

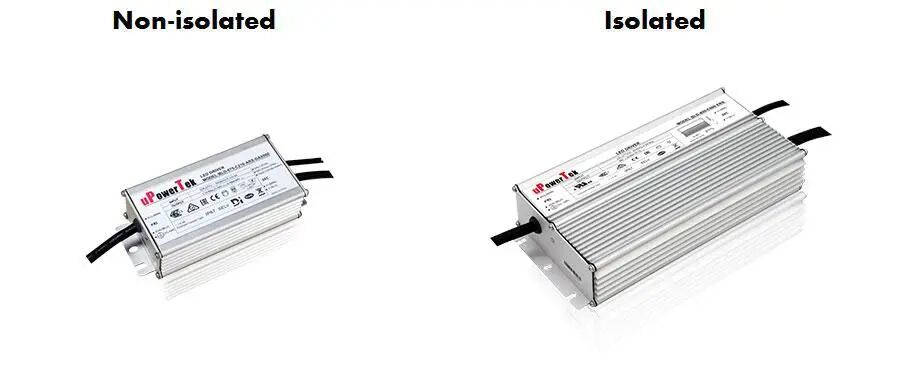

图源:uPowerTek,Non-Isolated LED Drivers: Design Insights and Key Considerations。该图用于辅助说明隔离驱动与非隔离驱动在产品结构、体积、效率、成本和应用条件上的差异。实际选型仍需结合输出端是否外接、安装维护方式、防护结构、控制接口、使用环境和认证要求综合判断。本文引用该图仅用于技术科普说明。
